Канализационные насосные станции

Канализационная насосная станция открытого типа

Канализационная насосная станция выполнена без надземной части. Вытяжная вентиляция, электроталь установлены непосредственно на приемной емкости. Шкафы питания, управления технологическим оборудованием установлены на кронштейне рядом с КНС под козырьком.

Технологический процесс

Стоки из подводящего трубопровода поступают впускной коллектор в нижней части которого расположена решетчатая корзина. Корзина предназначена для задержания и накопления твердых включений, которые могут привести к засорению насосов. Ширина прозоров решетки корзины составляет 20 мм. Проскочивший мусор измельчается режущим механизмом, которым оборудованы насосы. Мусор, накопившийся в корзине, периодически выгружают для утилизации. Для подъема корзины применяют грузоподъемное устройство – таль.

После корзины сточные воды поступают в емкость, откуда погружными насосами подаются в напорный трубопровод. Для управления работой насосов применяются поплавковые датчики уровня. Сигнал от датчиков выведен в шкаф управления.

Насосы обвязаны системой трубопроводов и запорно-регулирующей армату-рой. Каждый напорный трубопровод оборудован обратным клапаном, для предотвращения обратного тока воды при выключении насоса

Строительные конструкции

Корпус канализационной насосной станции представляет собой прямоугольную в плане емкость, размерами 2,0x2.0x6,1 м, изготовленную из листовой стали толщиной 6,0мм, усиленной швеллерами и защищенной от коррозии покрытием из материалов, предназначенных для изоляции конструкций под-земных сооружений сточных вод. Для предотвращения всплытия предусмотрено уширение днища на 250мм по контуру КНС, пригружаемое грунтом. Kopnyc насосной станции имеет патрубки для присоединения самотечного коллектора подвода сточных вод Ду=320мм и напорного трубопровода подачи сточных вод Ду =100мм. Для доступа в резервуар и демонтажа насосов предусмотрены откидные люки с ручками. Для спуска в КНС предусмотрена лестница с промежуточной площадкой.

На вводе самотечного коллектора в приемный резервуар расположен решетчатый контейнер для задержания крупных включений, содержащихся в воде. Размер прозоров в решетке контейнера составляет 18x18мм. В приемной емкости установлены система трубопроводов и направляющих для подъема и опускания насосов, автоматические трубные муфты. По направляющим трубам насосы опускаются к автоматическим трубным муфтам и автоматически присоединяются к отводным трубопроводам. При подъеме насоса его напорный патрубок автоматически отсоединяется от автоматической трубной муфты. Насос поднимается и может быть извлечен на поверхность тросом или цепью с помощью тали».

KHC работает в автоматическом режиме, без обслуживающего персонала с выводом сигналов о ее работе на диспетчерский пункт.

Канализационная насосная станция в блок-боксе 6.0х3.0х2.9м

Канализационная насосная станция (КНС) предназначена для перекачки хозяйственно-бытовых и близких к ним по составу сточных вод, не содержащих кислоты, горючие примеси, токсичные и растворенные газообразные вещества, способные образовывать в канализационных сетях и сооружениях токсичные газы, взрывоопасные и токсичные смеси.

Настоящая модификация станции предназначена для эксплуатации в районах умеренного климата. Контроль за работой станции осуществляется локально или дистанционно.

Канализационная насосная станция поставляется к месту монтажа в виде готовых модулей с размерами 3,0x8,0x2,8 (модуль обслуживания) и 1.3x1.3x2.17 (приемный резервуар) и устанавливается на заранее подготовленное основание.

Технологический процесс

Стоки из подводящего трубопровода поступают в впускной коллектор в ниж-ней части которого расположена решетчатая корзина. Корзина предназначена для задержания и накопления твердых включений, которые могут привести к засорению насосов. Ширина прозоров решетки корзины составляет 20 мм. Проскочивший мусор измельчается режущим механизмом, которым оборудованы насосы. Мусор, накопившийся в корзине, периодически выгружают для утилизации. Для подъема корзины применяют грузоподъемное устройство – тапь.

После корзины сточные воды поступают в емкость, откуда погружными насосами подаются в напорный трубопровод. Для управления работой насосов применяются поплавковые датчики уровня. Сигнал от датчиков выведен в шкаф управления.

Насосы обвязаны системой трубопроводов и запорнорегулирующей арматурой. Каждый напорный трубопровод оборудован обратным клапаном, для предотвращения обратного тока воды при выключении насоса. КНС работает в автоматическом режиме, без обслуживающего персонала с выводом сигналов о ее работе.

Канализационная станция типа БФ

Биофлотационные установки предназначены для совместной очистки производственных сточных вод и хозяйственно-бытовых с суммарной концентрацией по ХПК свыше 1000 мг/л. Установки обеспечивают высокоэффективную очистку сточных вод за счет одновременного проведения процессов биологи-ческой и флотационной очистки в одном реакторе. В установке использовано запатентованное техническое решение по способу насыщения жидкости газа-ми под давлением. Биофлотационные установки работают на очистных сооружениях Московской, Калужской, Новокузнецкой, Пензенской и др. областей.

Технологическая схема и расчетные параметры очистки сточных вод

Производственные сточные воды, совместно с хозяйственно-бытовыми стоками по самотечному трубопроводу поступают в приемный резервуар канализационной насосной станции (КНС), в которой смонтированы два вертикальных погружных насоса, подающих стоки на проектируемые очистные сооружения по напорному трубопроводу.

На очистных сооружениях сточные воды проходят:

• механическую очистку на сите (УФС) и в тангенциальной песколовке;
• усреднение по качеству и расходу в баке-усреднителе;
• биологическую очистку на биофлотационной установке;
• доочистку в узле доочистки;
• обеззараживание УФ-облучением.

Сточные воды из канализационной насосной станции подается на устройство фильтрующее самоочищающееся с прозорами 1мм, где производится очистка от крупных механических загрязнений. Задерживаемые частицы под действием сил тяжести сползают с сита в бункер, откуда периодически удалятся в бункер с обезвоженным осадком.

Сточные воды, прошедшие УФС, направляются в тангенциальную песколовку с размерами DхН=0,42х1,10м, откуда подаются через калиброванные шайбы в дозирующую камеру. Дозирующая камера оборудована водосливом с широким порогом и калиброванной шайбой, которые регулируют подачу воды на биофлотационную установку. Из распределительной камеры сточная вода в количестве поступает на биофлотационную установку типа БФ-3УД, где происходят процессы биологической очистки воды с помощью активного ила, а также флотационного разделения активного ила и биологически очищенной сточной воды.

Канализационная насосная станция в блок-боксе 6.0х3.0х2.9м в северном исполнении

Канализационная насосная станция (КНС) предназначена для перекачки хозяйственно-бытовых и близких к ним по составу сточных вод, не содержащих кислоты, горючие примеси, токсичные и растворенные газообразные вещества, способные образовывать в канализационных сетях и сооружениях токсичные газы, взрывоопасные и токсичные смеси.

Настоящая модификация станции предназначена для эксплуатации в районах Крайнего Севера в зоне вечной мерзлоты.

Контроль за работой станции осуществляется локально или дистанционно. Канализационная насосная станция поставляется к месту монтажа в виде готовых модулей с размерами 3,0x60x2,8 (модуль обслуживания) и 1.3x1.3x2.17 (приемный резервуар) и устанавливается на заранее подготовленное основание.

Технологический процесс

Стоки из подводящего трубопровода поступают в впускной коллектор в ниж-ней части которого расположена решетчатая корзина. Корзина предназначена для задержания и накопления твердых включений, которые могут привести к засорению насосов. Ширина прозоров решетки корзины составляет 20 мм. Проскочивший мусор измельчается режущим механизмом, которым оборудованы насосы. Мусор, накопившийся в корзине, периодически выгружают для утилизации. Для подъема корзины применяют грузоподъемное устройс-тво – тапь.

После корзины сточные воды поступают в емкость, откуда погружными насосами подаются в напорный трубопровод. Для управления работой насосов применяются поплавковые датчики уровня. Сигнал от датчиков выведен в шкаф управления.

Насосы обвязаны системой трубопроводов и запорнорегулирующей арматурой. Каждый напорный трубопровод оборудован обратным клапаном, дл я предотвращения обратного тока воды при выключении насоса. КНС работает в автоматическом режиме, без обслуживающего персонала с выводом сигналов о ее работе.

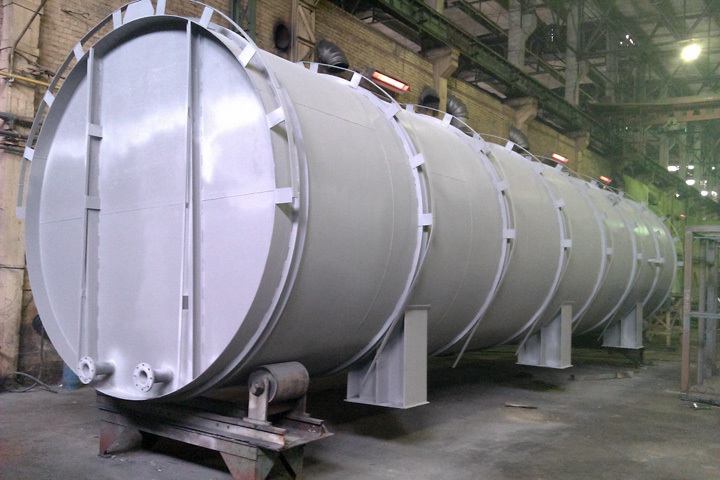

Резервуары различного объёма
